科学技術の進歩に伴い、led pcb board designも革新と発展を続けている。カスタマイズ設計、小型化設計、高効率放熱設計、インテリジェント化設計及び省エネ環境保護設計は現在のLEDランプパネル設計の主要な傾向となっている。

科学技術の発展に伴い、LEDライトパネルは照明業界でますます重要な役割を果たしている。高輝度の照明効果を提供するだけでなく、省エネ、環境保護、長寿命などの利点があります。LEDライトパネルのさらなる発展を推進するため、新たなデザインのトレンドが生まれつつある。

次に、5つのフロントエンドled pcb board designのトレンドを紹介します。

まず、カスタマイズ設計が主流になっています。従来、LEDライトパネルのデザインは比較的統一されていたが、現在は市場のニーズが個性化されつつあり、人々のライトに対する要求もますます多様化している。そのため、多くのランプボードメーカーがカスタマイズ設計のサービスを提供し始め、異なる顧客のニーズに対応しています。カスタマイズ設計には、PCBデザイナーが異なる形状、サイズ、電力のLEDランプボード設計ニーズを満たすために、より高い技術レベルと革新的な能力を必要としています。

次に、小型化設計がトレンドとなっている。科学技術の発展に伴い、小型LEDライトパネルが徐々に普及している。小型LEDライトパネルは小型で、スマートフォン、時計などの狭い空間の応用に適している。小型化設計はled pcb board designにとってより高い要求を提出し、限られた空間内にランプビーズ、回路、線路などを配置し、ランププレートの性能と安定性を保証することができるデザイナーが必要である。

第三に、効率的な放熱設計が注目されている。LEDランプパネルの電力が増加するにつれて、放熱の問題はますます顕著になってきた。良好な放熱設計はランププレートの使用寿命を効果的に延長し、安定性を高めることができる。そのため、デザイナーはランププレートの放熱構造と材料選択を考慮し、熱が急速に放出され、温度を下げ、ランププレートの安全信頼性を保証することを確保する必要がある。

第四に、インテリジェント化設計が発展方向となる。IoT技術の台頭に伴い、インテリジェント化されたライトパネルが新たなトレンドとなっている。インテリジェント化ランプボードは遠隔制御、光誘導、タイミングスイッチなどの機能を実現でき、人々により便利な使用体験をもたらすことができる。これにより、PCBデザイナーは各種センサ、コントローラなどの部品をランプ基板設計に統合し、インテリジェントな制御を実現する能力が求められている。

最後に、省エネ・環境配慮設計が注目されている。科学技術の発展目標の一つは環境保護を推進することである。led pcb board designにおいて、省エネ・環境保護は設計の重要な中の重要なものとなるべきである。合理的な最適化設計を通じて、消費電力を下げ、資源の浪費を減らし、再生可能エネルギーを利用するなど、エネルギーの持続可能な利用を実現する。

led pcb board designの設計経験：

1、各ランプの距離は上下左右すべて等しく対称であることに注意しなければならない。

2、まず1/4の部分を作って、他の部分はコピーしてレイヤーを完成することができます。他の3/4対称の部分は個数が等しく、個数が決まってこそ、最後に距離を調整することができる。1/4の部分を印刷することができ、個数をチェックしやすい。

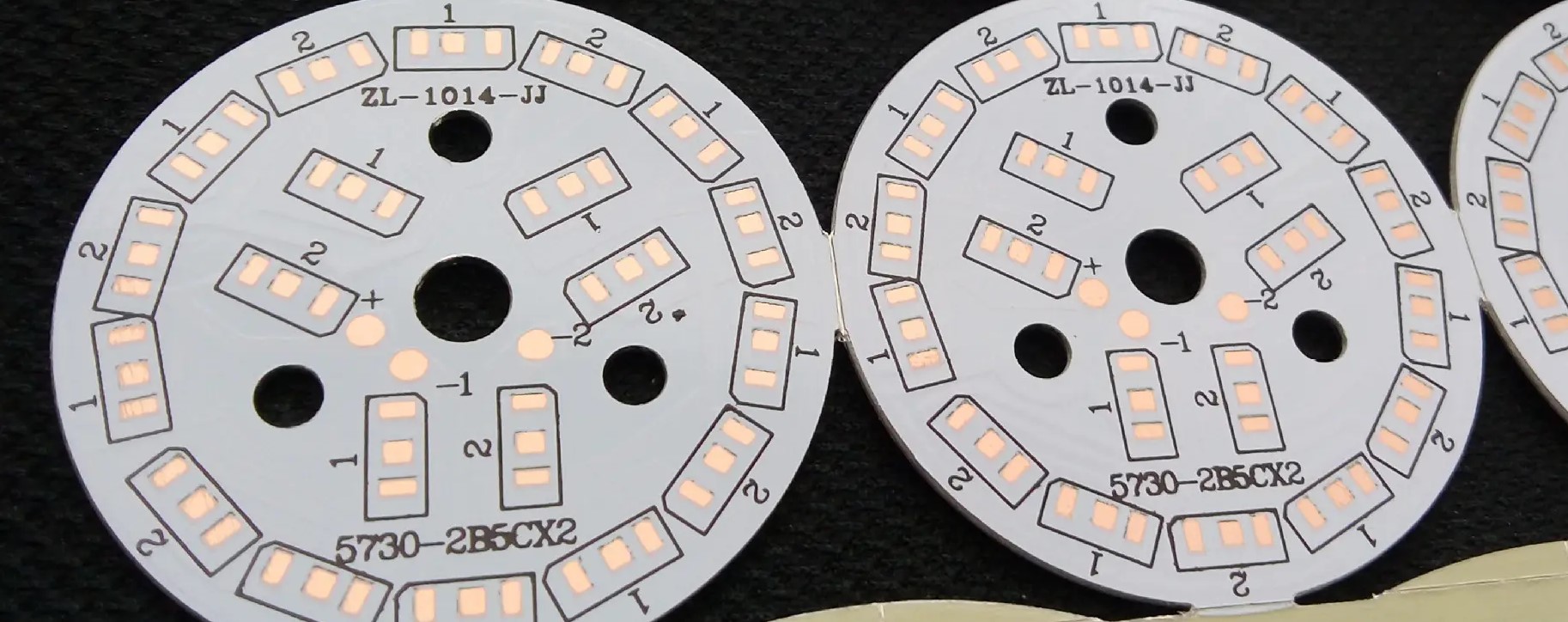

3、板材はアルミニウム基板を使用することを提案しているが、アルミニウム基板は一般的に単板であり、2面板を作成することは少ないことに注意してください。

以上のように、科学技術の進歩に伴い、led pcb board designも革新と発展を続けている。カスタマイズ設計、小型化設計、高効率放熱設計、インテリジェント化設計及び省エネ環境保護設計は現在のLEDランプパネル設計の主要な傾向となっている。これらの傾向が深くなるにつれて、LEDライトパネルは照明業界においてより広い応用の将来性を示し、将来の科学技術発展により多くの可能性を提供すると信じている。
