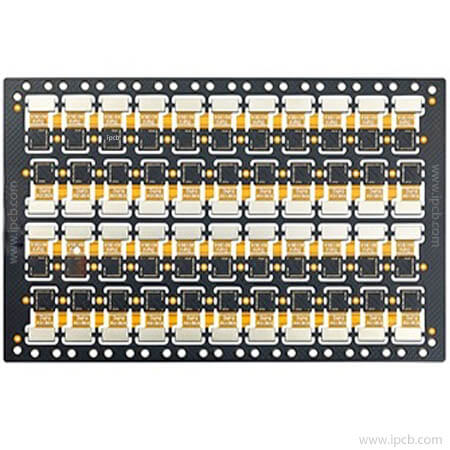

    カメラ FPCB基板

    商品名:カメラ fpc基板

    材質:FR-4 + PI

    層数:4-6

    インクの色:黑/白

    仕上がり厚さ: 0.3mm

    仕上がり銅厚:0.012mm/0.025mm

    表面加工:ENEPIG PCB

    最小パターン幅/間隔:0.5mm

    用途:カメラ fpc基板

    製品詳細 技術仕様

    fpc基板とPCBの誕生と発展は、fpc基板(r-fpcb)という新製品を生み出した。したがって、フレキシブル回路基板とハード回路基板の組み合わせは、fpc特性とpcb特性を有する回路基板であり、フレキシブル回路基板とハード回路基板を関連プロセスに応じて組み合わせたものである。


    カメラモジュールに使用するフレックスpcb(r-fpcb)は、薄型で高平滑な機能構造と、fpc基板(r-fpcb)ならではの機能を両立させ、貼り付け後も部品やチップの平滑性を良好に保つことが求められます。

    .

    携帯電話用カメラモジュール

    携帯電話用カメラモジュール

    レーザ切断バイアス検出パッドは原板上にエッチングされ、レーザ切断経路の内層および外層は未舗装の銅である。2つの隣接するカメラはpcb(r-fpc基板)を搔く最長のレーザ切断線を共有することができます厚さの問題を解決するレイアウト構造が、放熱と強度の問題を解決する良い構造がありません。

    商品名:カメラ fpc基板

    材質:FR-4 + PI

    層数:4-6

    インクの色:黑/白

    仕上がり厚さ: 0.3mm

    仕上がり銅厚:0.012mm/0.025mm

    表面加工:ENEPIG PCB

    最小パターン幅/間隔:0.5mm

    用途:カメラ fpc基板
