高速回路基板

高速回路基板 - ロジャースRO4350Bハイブリッドプリント回路基板

高速回路基板

高速回路基板 - ロジャースRO4350Bハイブリッドプリント回路基板

  • ロジャースRO4350Bハイブリッドプリント回路基板

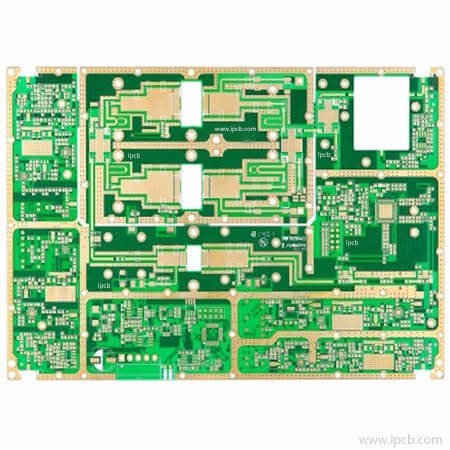

    ロジャースRO4350Bハイブリッドプリント回路基板

    商品名:ロジャース RO4350Bハイブリッドプリント回路基板

    DK: 3.48 + / - -0.05

    層数:2

    誘電体厚さ:0.762 mm(40mil)

    仕上がり厚さ:1.6mm

    材質銅厚:1/2(17 um)HH/HH

    仕上がり銅厚:1 oz (35μm)

    表面加工: 金メッキ

    用途:計器基板、無線周波数基板

    RO4350bのマニュアル


    製品詳細 技術仕様

    会社紹介

    IPCBは中国で17年以上のrf pcb生産経験を持っています。適切な無線周波数材料が回路基板の性能に及ぼす影響を知っている。無線周波数マイクロ波エネルギーレベル、動作周波数、動作温度範囲、電流と電圧などのパラメータは、高周波pcbを作るために適切な材料を選択するときに非常に重要です。これらの無線周波数pcb材料に精通することは私達の仕事の1つで、参考のために以下の材料リストをチェックします。私たちは迅速な配達を保証するために十分な在庫を持っています。


    無線周波数/マイクロ波回路基板材料

    ro r i 300 b / ro 30 3 / ro 40 3 / r 30 6 / rt /デュロイド5880 / rt5870など。

    arlon / isola / taconic / ptfe f4bm / teflon材料も忘れてはならない。

    ハイブリッドpcb材料(ハイブリッド誘電体/積層板)

    RO4350b + fr4 / ro4350b + it180 / ro4003c + fr4 / ro3010 + fr4 / ro3003 + fr4 / ro3010 + fr4など。

    無線周波数(rf)マイクロ波pcbアプリケーション

    無線周波数マイクロ波pcb(プリント回路基板)は広く消費者電子、軍事、航空宇宙、大電力、医療、自動車、産業などの分野で使用されている。

    表面処理:osp / enig / hasl lf /金メッキ/フラッシュゴールド/浸錫/浸銀/電解金

    容量:金指/重銅/ブラインド埋込/インピーダンス制御/充填還元/カーボンインク/バックドリル/シンカー/深掘り/半めっき孔/圧合孔/剝離ブルーマスク/剝離ハンダブロック/厚銅/超大型

    材料: rogers ro4350b / ro3003 / ro4003 / ro3006 / rt / duroid5880 / rt5870とarlon / isola / taconic / ptfe f4bm /テフロン材料など。

    層数: 2L 4L 6L 8L 10L 12L 14L 16L 18L 20L 22L 24L 26L 28L 30L

    誘電率(dk): 2.20 / 2.55 / 3.0 / 3.38 / 3.48 / 3.50 / 3. 6/6 . 5/10.2

    用途分野:家電/軍事/宇宙/アンテナおよび通信システム/高電力/医療/自動車/産業/ハンドヘルドセル/ wifiアンテナ/テレインフォテインメント/ wifi /コンピューティング/レーダー/電力増幅器


    商品名:ロジャース RO4350Bハイブリッドプリント回路基板

    DK: 3.48 + / - -0.05

    層数:2

    誘電体厚さ:0.762 mm(40mil)

    仕上がり厚さ:1.6mm

    材質銅厚:1/2(17 um)HH/HH

    仕上がり銅厚:1 oz (35μm)

    表面加工: 金メッキ

    用途:計器基板、無線周波数基板

    RO4350bのマニュアル
