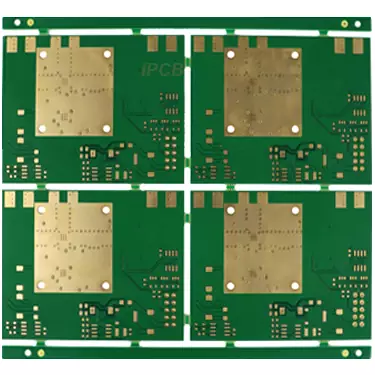

高周波PCB - RO4835 PCB

Rogers RO4835は炭化水素樹脂とセラミックスを充填した高周波回路基板材料で、民生用製品に属します。FR4混合プレス加工技術や無鉛溶接技術と互換性があります。Rogers RO4835高周波回路基板材料のz方向（厚さ方向）の誘電率は10GHzで3.48、公差は±0.05です。この材料の熱伝導率は0.69 W/m/°Kで、x−y平面内で優れた寸法安定性を有します。

RO4835 LoPro高周波回路基板は、60〜81 GHz短距離（<30 m）の産業用レーダ探査用途に特に適しています（この場合、優れた電気特性はコスト効果と同様に重要です）。RO4835 LoPro高周波回路基板はマイクロ波無線周波数と相互接続安定性を提供し、これも高周波回路基板の重要な指標です。

Rogers RO4835は、無線インフラストラクチャ、電力増幅器、レーダシステム、高速デジタル、ハイブリッド自動車、高圧軌道交通牽引、レーザシステム、および風力エネルギーおよび太陽エネルギー変換の分野で使用することができます。

RO4835の追加として、より薄い高周波回路基板の設計と加工が必要な場合、RO 4835 Tは多層板（MLB）の内部回路コア基板として使用することができます。RO4835T高周波回路基板は高性能材料の特徴を持ち、価格、性能と耐久性の間の最適なバランスを実現し、標準FR-4（エポキシ樹脂/ガラス）技術を用いて加工と製造を行うことができます。

RO4835の特徴

※Dk=3.48

※LoPro電解（ED）銅箔を使用

※穴あきガラス繊維布特性を有する熱硬化性樹脂系

※優れた比誘電率均一性

※ミリ波周波数における低挿入損失

図　RO4835 Datasheet

Rogers RO4835とRogers RO4350B PCBの違いは何ですか。

1.誘電率（Dk）はPCB材料の分極能力を測定する重要なパラメータで、それはプレート中の信号の伝送速度に影響する。Rogers RO 4835の誘電率は通常約3.55で、RO4350Bの誘電率は約3.66である。これは、RO4350Bにおける信号の伝搬速度がRO4835における伝搬速度よりやや遅いことを意味し、これは設計過程において回路応答率に対する潜在的な影響を考慮する必要がある。

2.損失因子（Df）は電磁場における材料のエネルギー損失を特性化し、これはミリ波と高周波応用に特に重要です。RO 4835の損失係数は通常、RO4350Bより優れており、高周波動作条件下での放熱がより低く、効率が高いことがあります。

3.Rogers RO 4835とRogers RO 4350 B PCBの熱伝導率にも差がある。RO 4835の熱伝導率はRO 4350 Bより高く、高出力アプリケーションを処理する際により熱管理を行うことができる。良好な熱伝導性はPCB板の熱安定性を維持し、高温による性能低下や損傷を防止するのに役立つ。

4.RO 4835は一般的にKaバンドレーダシステムのような高周波応用に適していると考えられているが、RO 4350 Bは衛星通信などのやや低周波の通信装置に広く応用されている。

5.Rogers RO 4835とRogers RO 4350 B PCBは機械的穴あけ、レーザー穴あけ、電気めっき技術において良好な性能を示すが、耐化学腐食性と吸湿性の面でRO4835はより良い性能を示し、これは長期信頼性の確保に重要だ。

RO4835は酸化防止剤を含有しているため、RO 4350 Bに比べて驚くほど酸化防止性能が10倍向上し、IPC-4103（高速・高周波使用の基材規格）の厳しい要求に完全に適合しています。しかし、何事にも二面性があるように、RO4835はいくつかの性能の面でRO4350Bよりやや低い可能性があります。例えば、その誘電率温度特性は低下する可能性があり、これは製品の温度範囲に対してより厳しい要求があることを意味する。また、RO4835の熱膨張係数、特にz軸方向においても、不良である可能性があり、製品の相対層数の減少を招く可能性がある。高周波位相特性についても、RO4835はやや不足している可能性がある。そのため、位相特性に厳しい製品については、RO4835を選択するかどうかをよく考える必要があるかもしれません。

Rogers RO4835とRO4350Bは、誘電率、損失因子、熱伝導率、および適用周波数範囲に顕著な差があります。これらの違いを理解することは、設計エンジニアが特定の用途と性能要件に基づいて最適なRF PCB回路基板を選択し、回路設計の性能と信頼性を最適化するのに役立ちます。
