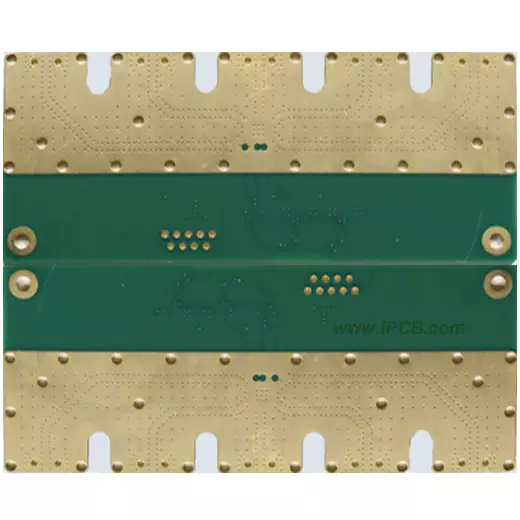

    Rogers5870 PCB

    製品:Rogers5870 PCB

    板材:Rogers 5870

    層数:1L-16L

    板材の誘電率(DK):2.33

    板材のDF: 0.0012

    板材の銅箔厚さ:18um(0.5oz)

    基板の銅箔仕上がり厚さ:35um(1oz)

    板材の厚さ:10mil、20mil、30mil、60mil

    レジストのカラー:緑、赤、青

    表面処理:無電解銀メッキ、無電解金メッキ

    応用領域:マイクロストリップライン、レーダー、ミサイル

    製品詳細 技術仕様

    Rogers RT/duroid 5870とRogers RT/duroid 5880は、いずれもポリテトラフルオロエチレン(PTFE)複合材料から作られ、ガラスマイクロファイバーで強化された高周波回路基板です。


    ※ロジャーズ5870と5880の類似点

    Rogers5870と5880はいずれもPTFEに基づく複合材料で、優れた電気特性と低損失特性を有する。

    ②Rogers5870および5880は、いずれもガラスマイクロファイバーを使用して材料の機械的および電気的性質を強化している。

    ③Rogers5870および5880は、商用航空電話回路、マイクロストリップおよびストリップワイヤ回路、ミリ波アプリケーション、軍用レーダーシステム、ミサイル誘導システム、ポイントツーポイントデジタル無線アンテナなど、高周波、広帯域および最小分散と損失を必要とするアプリケーションに適している。

    ➃Rogers 5870および5880は、プリント基板またはめっきエッジおよび穴のエッチングに一般的に使用される溶媒および試薬に抵抗することができる。


    ロジャーズ5870と5880の違い

    ①RT/duroid5880の誘電率は5870未満で、これにより、高周波用途における信号遅延がより低く、より良い性能が得られる。RT/duroid5880の誘電率は2.20±0.02で、RT/duroid5870の誘電率は2.33±0.02だ。

    ②RT/duroid5880の誘電損失因子は5870より低く、高周波信号伝送における損失が小さいことを示している。Rogers5880の誘電損失因子は0.0009で、Rogers5870の誘電損失因子は0.0012だ。

    3.Rogers5880とRogers5870は異なる軸上の熱膨張係数が異なり、これは回路基板の温度変化下の寸法安定性に影響を与える。

    4.Rogers5880とRogers5870の吸水率はいずれも低いが、具体的な値が異なり、湿気のある環境での材料の性能に影響を与える。

    RT5870/RT5880の規格書

    図 RT5870/RT5880の規格書


    Rogers5870またはRogers5880の間で選択する場合、RF基板設計者は、信号周波数、伝送速度、コスト予算、スペース制限などの特定のアプリケーション要件に基づいて、どの材料を使用するかを決定する必要があります。RT5880とRT5870にはそれぞれ独自の利点と応用シーンがあり、適切な製品を選択することで最終製品の性能を大幅に向上させることができます。

    製品:Rogers5870 PCB

    板材:Rogers 5870

    層数:1L-16L

    板材の誘電率(DK):2.33

    板材のDF: 0.0012

    板材の銅箔厚さ:18um(0.5oz)

    基板の銅箔仕上がり厚さ:35um(1oz)

    板材の厚さ:10mil、20mil、30mil、60mil

    レジストのカラー:緑、赤、青

    表面処理:無電解銀メッキ、無電解金メッキ

    応用領域:マイクロストリップライン、レーダー、ミサイル
