PCB Blog - PCB原理図について

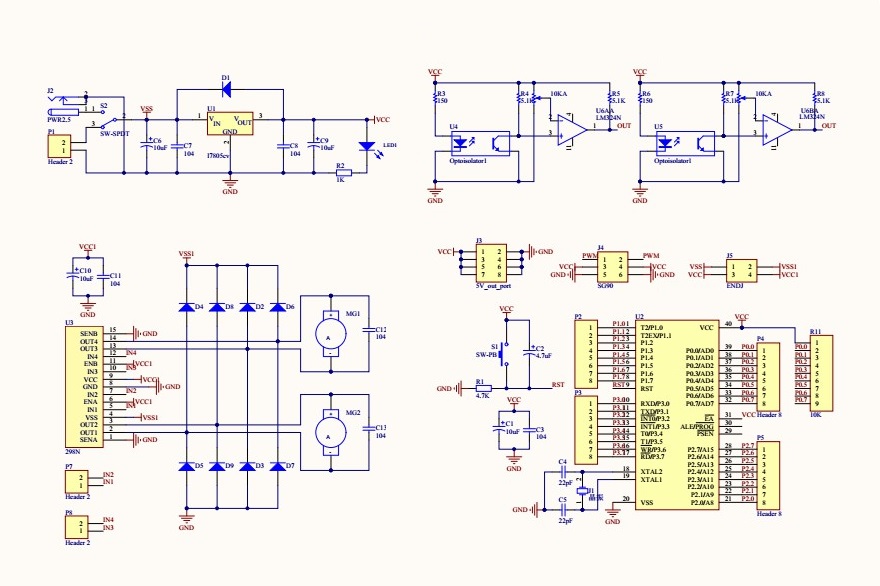

PCB原理図は回路基板上の各デバイス間の接続原理を示す図面である。PCB設計、すなわちPCB Layoutは、PCB原理図に基づいて設計され、原理図の分析や回路基板の他の条件の制限、設計者はデバイスの位置や回路基板の層数などを決定するために使用し、原理図はPCBがどのように最終的に接続性を実現するかを示し、計画プロセスの重要な部分を構成している。

PCB原理図が完成したら、次はPCB設計です。設計はPCBの原理図のレイアウトまたは物理的表現であり、銅の引き廻しと穴のレイアウトを含む。PCB設計は、上記のコンポーネントの位置と、銅との接続を示しています。

完璧なPCB原理図はどうなっているのでしょうか。

（1）原理図は電気的接続が正しい前提の下で、できるだけ対称、均一、整然と、美観を実現しなければならない。

（2）PCBの配置は合理的にその規範を守り、引き廻しは直角、鋭角が現れてはいけなく、同じ線幅は突然変異が現れてはいけなく、電源線、アース線、信号線幅の設置を含めて合理的でなければならない。

（3）各種常用ショートカットキーはできるだけ早く把握し、自分でライブラリを構築し、整理する方法を習得しなければならない。

PCB原理図はどうやって見ますか。

（1）回路図記号：理解しなければならないのは構成部品の基本記号である。キャパシタ、抵抗器、回路、電源などの基本記号。PCB原理図では、すべての部品に固定された記号と機能があります。

（2）線記号：線記号は接続要素の導線であり、PCB原理図において異なる線記号を用いて異なる接続関係を識別する。例えば、実線は直線接続を表し、破線は2つの部品間の間隔を持つ接続線を表す。

（3）設計層：PCB原理図の設計層はPCB図設計の基本ツールであり、それは外形設計層、信号層、パケット層などを含む。外形設計層はPCB図の形状とサイズを定義するために使用され、信号層は信号の伝送路を定義するために使用され、パケット層は部品のレイアウトを定義するために使用される。

（4）設計規則：PCB原理図設計では、いくつかの設計規則に従う必要がある。これらの設計規則には、素子間隔、素子レイアウト、信号線長などが含まれます。これらの設計規則はPCB図の安定性と再現性を維持するのに役立つ。

PCB原理図の設計が完了すると、PCB設計を開始する必要があり、PCBを設計する際にはいくつかの基本的な設計原則を遵守する必要がある：

（1）入出力の主回路がはっきりしており、銅を敷く位置と穴をあけた位置を残し、容量の配置の大きさ原則に注意する。

（2）チップのdatasheetをダウンロードし、推奨されたレイアウトと配線に従って設計する、

（3）スイッチング電源モジュールの配置はコンパクトで、一字型の配置、できるだけ穴をあけない、重要なフィルタデバイスの配置に注意するのは合理的である、

（4）入出力主回路のキャリア処理：銅を敷く通気能力とビアの数に注意する、

（5）SENSE経路：干渉源と大電流から離れた平面上で、直接sense線をスイッチング電源ピンに接続しないで、一般的に0.5 mmの線を用いて出力フィルタ容量に接続した後、

（6）スイッチング電源モジュール内部の信号配線はすべて太くする必要があり、一般的に10 mi 1以上に太くする（ただし、パッドより太くすることはできない）、

（7）十分な放熱を確保するために、スイッチング電源の放熱パッドは一般的に放熱して穴を開ける必要がある、

（8）インダクタンスと大容量は体積が大きく、一般的に溶接面に置かないなど多くの設計上の注意点がある。

上記の設計原則に加えて、デザイナーは設計段階で多くの一般的な問題を回避し、後続の量産のために良好な生産基盤を敷くことに注意しなければならない。

PCB原理図はPCB設計の魂であり、PCB設計に基礎的な指導を提供するだけでなく、設計の正確性の確保、設計効率の向上、性能と安定性の保障、コスト制御などの面で重要な役割を果たしている。そのため、電子設計プロセス全体において、原理図の設計と管理を高度に重視しなければならない。iPCBはPCBメーカーで、PCB設計とPCBAサンプリングサービスを提供しています。
