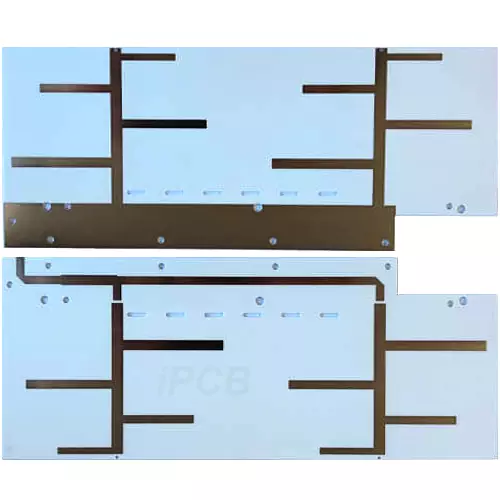

高周波PCB - RO4725 RO4730 PCB

RO4700シリーズアンテナレベル無線周波数回路基板は信頼性の高いPCB材料で、従来のPTFEベース無線周波数回路基板の代わりにRO4725 JXRとRO4730 G3 RFを使用することができます。

RO4725 JXRおよびRO4730 G3無線周波数回路基板は、アンテナ設計者が要求する機械的および電気的特性を有します。LoPr反転処理を用いて電解銅箔上で25GHzでこの系列RF回路基板の誘電率（Dk）を試験し、その値はそれぞれ2.55と30で、損失角Dfは0.0022です。これらの値は、PCBアンテナ設計者が顕著な利得を達成できるようにしながら、信号損失を最小限に抑えることができる。RO 4700系RF回路基板材料は、−160 dBc未満（1900 MHz信号の43 dBm入力電力で測定）の優れたPM性能を提供することができます。

RO4700シリーズアンテナ級無線周波数回路基板は、従来のエポキシ樹脂と高温無鉛溶接プロセスと互換性があります。これらのRF回路基板は、PTFE材料に基づく従来の特別な処理、例えばスルーホールめっきの前処理を必要としません。多層無線周波数回路基板は、175°CでRO4400接着シートをプレスすることにより形成することができます。RO4700 XR系材料の樹脂系は、PCBアンテナ設計者が求める性能を提供することを目的としています。RO4700 XR系材料のガラス転移温度は280℃（536°F）を超え、Z軸CTEが低い結果となります。また、スルーホールめっきの信頼性と鉛フリー溶接の加工性はさらに優れています。

RO4725 JXRとRO4730 G3の利点

1.PIMの低減（受動相互調整）-標準値<-164 dBc

2.挿入損失が低い

3.多層圧縮設計（5 Gアンテナ）への適用

4.低PIM値、RO 4730シリーズはすべてのアンテナレベル無線周波数回路基板の中でPIM値が最も低い

5.LoPro銅箔による優れた受動相互調整（PIM）

6.PTFE材料に対する機械的硬度の向上

RO4700シリーズモデル

①4725JXR24X181TC/1TC0607+-004/DI, ②RO4725JXR hydrocarbons/ceramics/glass cloth, ③4725JXR48X361TC/1TC0607+-004/DI, ➃4725JXR48X361TC/1TC0307+-002/DI, ⑤4725JXR24X185TC/5TC0607+-004/DI, ⑥RO4700, ⑦4730JXR24X181TC/1TC0607+-004/DI, ⑧4730JXR24X181TC/1TC0307+-002/DI, ⑨4730JXR48X361TC/1TC0607+-004/DI, ⑩RO4730JXR hydrocarbons/ceramics/glass cloth, ⑪4730JXR48X361TC/1TC0307+-002/DI, ⑫4730JXR24X181TC/1TC0407+-003/DI RO4725JXR、RO4730JXR

RO4725 JXR、RO4730 JXR、RO4730 G3用途

機関車、軌道交通、電力、再生可能エネルギー、車体とシャーシ、照明、設備とインバータ、国防工業設備、車載、車載通信、車載娯楽、車両ネットワーク、工業自動化、工業サーボ、室内照明、スマートホーム、工業設備制御、携帯電話関連、電気自動車電源システム、通信設備、モノのインターネット、倉庫、安全システム、セルラ基地局アンテナ。

図　RO4700シリーズの規格書

アンテナPCB応用においては、挿入損失も重要であるが、より重要なのは受動相互変調指数です。ロジャーズのアンテナ段無線周波数回路基板RO4725 JXRとRO4730 JXRは優れた相互調整性能を持っています。同時に、アンテナPCBのいくつかの応用シーンでは、一定の硬度または多層板設計も必要です。RO4700 JXRシリーズプレートは炭化水素樹脂系に基づいており、十分な硬度を有しており、FR-4プレートのように多層を加工し混合することができ、アンテナPCBに最適です。

改良されたRO4700 JXRシリーズアンテナ級無線周波数回路基板は基地局、RFID、その他のアンテナPCBのために設計され、低損失媒体と低粗さ銅箔を使用して、受動相互変調（PIM）の影響を低減し、低挿入損失を実現します。専用に設計されたRO 4700 JXR熱硬化性樹脂システムは、ガラス繊維でコーティングされたPTFE材料より約30%軽量で低密度の無線周波回路基板を実現するために中空球形フィラーを使用しています。

RO4725 JXR（2.55 Dk）とRO 4730 JXR（3.0 DK）無線周波数回路基板も、基地局や他のアンテナPCBで使用される高周波回路基板に低コストのソリューションを提供しています。

RO4700回路基板は非常に低いZ軸熱膨張係数（CTE、30 PPM/摂氏度未満）を有し、これにより設計の柔軟性が向上します。RF回路基板のTCDkは40 PPM/摂氏度未満であり、短期的な温度変化の場合でも回路性能の一致性を確保することができます。Rogers RO4350B及びRO4003Cと同様に、RO4700 JXRシリーズプレートは280℃を超える高ガラス転移温度（Tg）を有し、無鉛プロセス及び自動設置要件を満たします。

RO4725 JXR、RO4730 JXR及びRO4730 G3はRoHS規格に適合し、PCB製造技術及びスルーホールめっき（PTH）処理と互換性があります。他の充填材と比較して、RO4725 JXR、RO4730 JXRおよびRO4730 G3は、基地局および他のRFIDアンテナのために設計されています。ハロゲンフリー特許無線周波数回路基板は、より長い工具寿命をサポートし、製造コストを削減しています。

いくつかの無線周波数回路基板材料の比較

RO 4725とRO 4730の主な違いは誘電率にある。RO 4725 JXRの誘電率は2.55であり、RO 4730 JXRの誘電率は3.0である。これらはすべて同じシリーズに属し、炭化水素とセラミックフィラーを使用しています。

RO 4725 JXRの誘電率は2.55、半硬化シート4450 Fの誘電率は3.52である。2層を積層する場合、半硬化シートの厚さは4ミルの2層4450 Fである必要がある。誘電率が一致しない厚さは0.2 mmに達することができ、これはアンテナ全体の性能に重大な影響を与える。そのため、RO 4533の2層積層設計を採用し、RO 4533板の誘電率は3.3であり、半硬化シート4450 Fの誘電率と類似しており、誘電率の不一致がアンテナPCB性能に与える影響を回避することができる。

F4Bと4450Fは熱可塑性材料であり、4450 Fは熱硬化性材料であるため、2つの異なる樹脂系である。F 4 Bの誘電率と厚さに基づいて、RO 4725 JXRは設計に用いられ、4450 Fと同じ樹脂系に属し、加工が容易で、アンテナPCBの安定性を保証した。

AD255CとRO4725 JXRの誘電率はいずれも2.55であり、それらの違いはAD 255 Cがポリテトラフルオロエチレン材料とガラスクロスから作られ、損失因子は0.0011であることである。この板は比較的柔らかく、加工が難しい。RO 4725 JXRは炭化水素セラミックスフィラーであり、損失係数は0.0026である。この板材は比較的硬く、加工しやすい。

現在、Rogersにはさまざまな階層のアプリケーション市場とニーズに対応する幅広い製品があります。その製品の主な特徴は高い信頼性と一致性である。RO4725 JXR、RO4730 JXR、RO4730 G3、AD300C/255 C/250 Cシリーズなど。中高段ダイバーシティアンテナPCBのためにAD 300 C、AD 255 C、およびAD 250 C（フレキシブル基板）を選択する。ミドル・ハイエンド・アンテナではRO 4725とRO 4730、ミドル・ローエンド・アンテナではRO 4533とRO 4535を使用することをお勧めします。
