高周波PCB - Taconic TLY-5 PCB

Taconic TLY-5 RF PCB板は、短切断繊維強化PTFE複合材料よりも安定したサイズの非常に軽量なテクスチャガラス繊維とPTFEで作られています。TLY-5 RF PCB材料中のテクスチャマトリックスは、より高い機械的安定性を有する回路基板を製造することができ、大規模な製造に適しています。低損失因子は、77GHzの自動車レーダ応用とミリ波周波数の他のアンテナにうまく配置することができます。

Taconic TLY-5の特徴：極めて低いDK基板、安定した寸法、最も低いDF、低吸湿率、高い銅はく離強度、均一なDK、レーザーアブレーション能力。

Taconic TLY-5アプリケーション：自動車レーダ、衛星/セルラー通信、電力増幅器、LNB、LNA、LNC、航空宇宙、Ka、E、Wバンドアプリケーション。

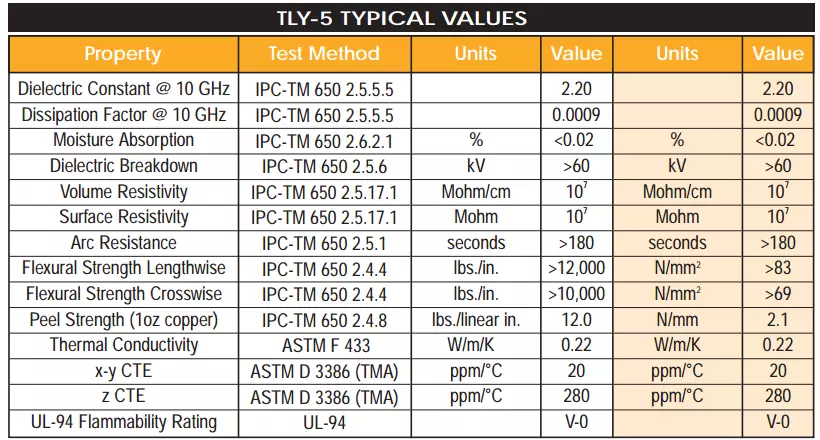

図　TLY-5の規格書

タコニックTLY-5 vsロジャーズ5880

Taconic TLY-5とRogers 5880は市場でよく見られる2種類の高性能高周波回路基板材料で、高周波とマイクロ波応用によく用いられます。技術仕様は似ていますが、実際の用途ではわずかな違いがあります。

電気的性質の観点から、Taconic TLY-5とRogers 5880はいずれも低誘電率（Dk=2.2）と損失因子（Df=0.0009）を持ち、ミリ波周波数までの応用に最適です。しかし、これら2つの材料の応答は、特定の周波数と用途に応じてわずかに異なる可能性があります。例えば、TLY-5はその極めて低い吸水率と優れた構造安定性のため、高湿度環境と正確な寸法制御が必要な応用においてよりよく表現されています。

物理的性能と加工条件を考慮して、TLY-5はテクスチャガラス繊維から作られ、より高い機械的安定性を持ち、大規模な生産に適しています。Rogers 5880は、優れた銅箔接着力と加工柔軟性で知られています。また、PCBメーカーの在庫状態や納品サイクルも、設計者が材料を選択する際に考慮する必要がある要素です。Taconic TLY-5とRogers 5880の注文サイクルは、高周波回路基板のお客様の最終的な選択にも影響します。

応用範囲から見ると、Taconic TLY-5とRogers 5880は航空宇宙から自動車レーダーシステム、通信設備まで幅広い適用性を持っています。しかし、特定の設計要件と最終製品の予想される用途に応じて、1つの材料は別の材料よりも特定のアプリケーションシーンに適している可能性があります。
