高周波PCB技術 - どのように基板スペーサーを設置しますか。

基板スペーサーは、表示装置と電子部品の性能の鍵を確保します。電子製造の分野では、基板スペーサーは極めて重要なパラメータで、それは製品の性能、信頼性、使用寿命に直接関係し、基板間隔を調整することによって表示装置とその他の電子部品の性能を最適化します。

一、基板間隔の定義と重要性

基板スペーサーとは、電子機器における2つの基板（例えば、表示装置における第1の基板と第2の基板）間の空間距離を指します。この距離は通常、基板が製造および使用中に接触することを防止するために、球状スペーサまたは柱状スペーサなどのスペーサによって保持され、表示パネルの均一性と安定性を確保します。

基板スペーサーの重要性は言うまでもありません。表示装置では、液晶層の設置スペースや表示効果に直接影響を与えます。基板間隔が大きすぎると、液晶層の分布ムラが生じ、ひいては画面の鮮明度とコントラストに影響を与えます。基板間隔が小さすぎると、熱または圧力を受けたときに基板が接触し、表示障害を引き起こす可能性があります。

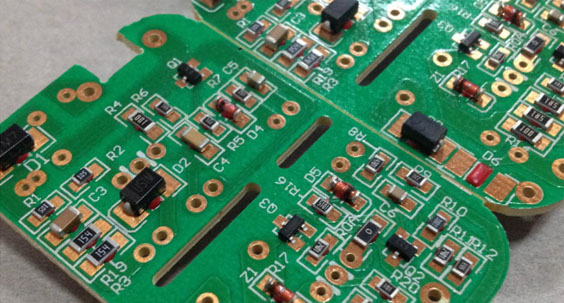

図　基板実装（pcba）

二、基板スペーサーを調整する方法と技術

基板スペーサーを最適化するために、メーカーは様々な方法と技術を採用しています。中でも、最も一般的なのは、表示パネルの表示に影響を与えないように非画素領域に設置されている柱状スペーサを使用することですが、基板を効果的に支持し、接触を防ぐことができます。柱状スペーサの材料はアクリル樹脂などの感光性樹脂が多く、安定性と耐久性に優れています。

柱状スペーサの他に、基板上に基板間隔を調整する層（例えばスペーサ層）を配置することで高低差を制御することもできます。この方法は表示装置において特に有効で、対向基板を水平に保持することができ、それによって高精度の密封を行い、外気と湿気の侵入を防止し、表示素子の耐久性と信頼性を高めることができます。

三、基板間隔の表示装置への応用

表示装置において、基板間隔の調整は高品質な表示効果を実現するために重要です。基板間隔を正確に制御することで、液晶層の均一な分布を確保し、画面の鮮明度とコントラストを高めることができます。また、基板間隔を最適化することで、表示パネルの傾きや変形を低減し、表示素子の安定性や信頼性を向上させることもできます。

例えば、CG法などを用いて基板にドライバICを接続して実装する表示装置では、基板上に基板間隔を調整する層（スペーサ層）を配置することにより、対向基板を傾斜させないように配置することができます。これにより、接合精度の高いシールを行い、外気及び湿気の侵入を防止することができ、耐久性、信頼性が高く、長寿命の表示素子を得ることができます。

四、基板スペーサーの他の電子部品への応用

表示装置のほか、基板間隔の調整は他の電子部品にも広く応用されています。例えば、PCB設計において、基板間隔の正確な制御は回路の安定性と信頼性を確保するために重要です。基板間隔を合理的に設計することにより、回路間の干渉とノイズを低減し、回路の安定性と性能を向上させることができます。

また、銅被覆セラミックス基板などのハイエンド電子部品においても、基板間隔の調整は高性能と信頼性を実現する重要な要素です。基板間隔を最適化することにより、素子の放熱性能と導電性能を高めることができ、それにより高出力電子機器のパッケージ需要を満たすことができます。

基板スペーサーは電子製造分野において重要な地位を持っています。基板間隔を正確に調整することで、表示装置やその他の電子部品の性能を最適化し、製品の信頼性と使用寿命を高めることができます。電子技術の発展に伴い、基板間隔の調整技術も絶えず革新と改善され、電子製造分野により多くの驚きと突破をもたらすだろう。
