一、基板Via in pad
基板Via in padとは、PCBボード全体を貫通する穴を指し、異なる階層の回路を接続するために使用されます。内層回路と外層回路を接続したり、異なる階層の回路を接続したりするために使用することができます。基板Via in padの穴は通常、良好な導電性を提供するために銅で覆われている。この穴の直径は、コネクタまたはピンを収容するために一般的に大きい。
二、スルーホール（Through hole）
貫通孔とは、PCBプレートの一方の側から他方の側に貫通する孔を指す。スルーホールは通常、基板上の異なる階層の回路を接続するために使用されます。貫通孔の直径は、必要に応じて異なるコネクタまたはピンに適合するように調整することができる。スルーホールは、銅めっきや銅めっきなどの方法で導電性を高めることができる。

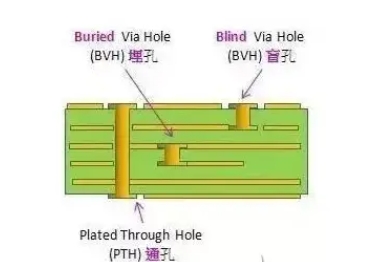

図１ 基板穴のタイプ
三、ブラインドホール（Blind hole）
ブラインドホールとは、PCBプレートの片側のみから一部を貫通する穴のことです。ブラインドホールは通常、内層回路と外層回路を接続するか、異なる階層の回路を接続するために使用されます。ブラインドホールの直径と深さは必要に応じて調整することができます。ブラインドホールの製造プロセスは比較的複雑で、通常はレーザードリルや機械ドリルなどの方法を使用する必要があります。
四、埋め込み穴（buried hole）
埋め込み穴とは、完全にBプレート内部の穴であり、プレートのどちらの側にも接続されていません。埋め込み穴は通常、内層回路と内層回路を接続するか、異なる階層の回路を接続するために使用されます。埋め込み穴の直径と深さは必要に応じて調整することができます。埋め込み穴の製造プロセスは比較的複雑で、通常はレーザードリルや機械ドリルなどの方法を使用する必要があります。
製造技術から見ると、貫通孔は最も簡単で、盲孔と埋孔は相対的に複雑である。スルーホールは機械的穴あけやレーザー穴あけなどの方法で製造することができ、一方、ブラインドホールや埋め込み穴は通常レーザー穴あけや機械的穴あけなどの方法を使用する必要がある。応用分野から見ると、スルーホールはほとんどのPCB設計に適しているが、ブラインドホールと埋め込み穴は一般的に高密度回路基板設計に用いられ、省スペースと性能を向上させる。
PCBディスク中の穴、スルーホール、ブラインド穴、埋め込み穴はPCB設計中の通常の穴タイプである。これらはそれぞれ異なるレベルの回路、器具の製造技術と応用分野を接続するために使用されている。これらの穴の定義と用途を理解することで、PCBの設計と製造をより容易にすることができます。
