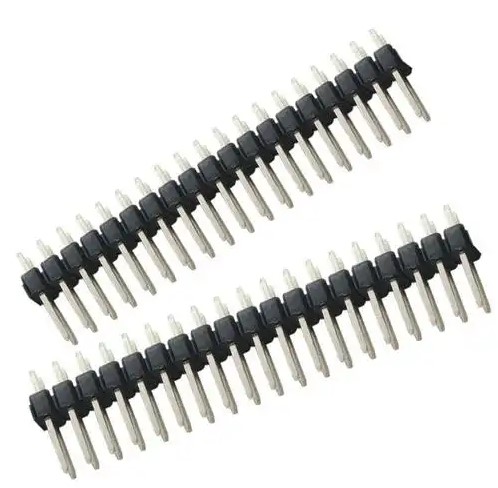

PCB針座は、コネクタまたはソケットとも呼ばれ、電子機器における電気的接続を実現するためのコンポーネントです。これらは1列、2列、または複数列であってもよく、異なるアプリケーション要件に対応するために複数のpcb pinsタイプがあります。
以下に、一般的な針座pcb pinsのタイプを示します。
1、直挿ピン（Through-Hole）：これは最も伝統的なピンタイプであり、PCBの片面から挿入され、もう一方の面から突出し、一般的に大きな装置や機械的安定性を必要とする応用に用いられる。
2、表面貼付ピン（Surface-Mount）：このピンタイプはPCBの表面に直接貼付され、PCBを貫通する必要はない。それらは小型化と高密度の電子設計に適している。
3、ボックスピン（Box Header）：このピンは矩形の外形を持っており、プログラミングインタフェースなど、頻繁に挿抜する必要がある場合に一般的に使用されています。
4、円形ピン（Round Pin）：円形ピンは最も一般的なピン形状であり、それらは直挿式または表面貼付式であることができる。
5、フラットピン（Flat Pin）：フラットピンは大きな接触面積を持ち、高電流または信号完全性の要求が高い応用に適している。
6、ロックピン（Latching Pin）：このピンにはロック機構が設計されており、コネクタが接続時に意外に外れないようにすることができる。
7、弾性ピン（Spring Pin）：弾性ピンは弾性があり、接続時により良い接触力を提供でき、振動や衝撃の大きい環境に適している。
8、二列ピン（Dual Row Pin）：二列ピンはPCBの両側にピンがあり、より多くのピンが必要だがスペースが限られている応用に適している。
9、可変ピン（Variable Pin）：このピンは必要に応じて構成することができ、例えば、ピンの位置や数を変更することで異なるインタフェース要件に適応することができる。
10、シールドピン（Shielded Pin）：シールドピンにはシールド層が設計されており、電磁干渉を減らすことができ、信号の完全性に対する要求が非常に高い応用に適している。
11、高圧ピン（High Voltage Pin）：このピンは高い電圧を受けるために設計されており、電力電子や高圧試験設備に適している。
12、無線周波数ピン（RFPin）：無線周波数ピンは、信号損失を最小化するために、通常、特定のインピーダンス整合特性を有する高周波信号を伝送するために設計されている。
13、差分信号ピン（Differential Signal Pin）：差分信号ピンは差分信号を伝送するために用いられ、信号の耐干渉能力を高めることができる。
14、電源ピン（Power Pin）：電源ピンは電源を伝送するために設計されており、通常は大きなサイズと電流負荷能力を持っている。
15、信号ピン（Signal Pin）：信号ピンはデータまたは制御信号を伝送するために用いられ、それらの設計は一般的に信号完全性とクロストークの最小化を考慮する。
次に、一般的なpcb pins仕様を示します。
1、ピン間隔：ピン間隔とは、隣接する2つのピン中心間の距離を指す。一般的なピン間隔は0.1インチ（2.54 mm）、0.05インチ（1.27 mm）、0.025インチ（0.635 mm）などである。
2、ピン直径：ピンの直径はその耐えられる電流の大きさを決定した。一般的なピンの直径は0.008インチ（0.2 mm）、0.016インチ（0.4 mm）、0.032インチ（0.8 mm）などがあります。
3、ピンの長さ：ピンの長さは必要に応じてカスタマイズして、異なる取り付け深さと回路基板の厚さに適応することができます。
4、ピン形状：ピンの形状は、異なる接続方法と機械的要件に対応するために、直線、湾曲、または特殊な形状であってもよい。
5、pcb pins材料：ピンは通常、良好な導電性を提供するために銅または錫めっき銅から作られる。一部のピンは、耐食性と信号伝送品質を向上させるために金メッキまたは銀メッキを行う可能性があります。
6、ピンの数：針座のピンの数は、使用の複雑さと必要な電気的接続の数に応じて、いくつから数十まで様々であることができます。
7、ピン配列：ピンは直線、円形、マトリックス、または他の特定のパターンに従って配置でき、異なる基板配列と空間制限に適応することができる。
8、ピンロック機構：接続部品の意外な脱落を防止するために、いくつかの針座はロック機構を設計して、例えばスナップ、ねじ固定或いはばね挟持など。
9、ピン接触タイプ：ピンの接触タイプは圧着、溶接または挿着であり、異なる取り付け方法と電気性能の要求に適応することができる。
10、ピン絶縁材料：電気的隔離と機械的強度を確保するために、ピンの周りにプラスチックやその他の絶縁材料を使用することがあります。
11、ピンめっき層：金メッキと銀めっきのほか、ピンはニッケル、錫、亜鉛などの他の金属めっき層を採用して、耐食性と溶接性能を高めることができる。
12、環境適応性：応用環境の違いによって、pcb pinsは高温、耐湿またはその他の特殊な環境適応性を備える必要があるかもしれない。
針受けを選択する際には、基板や他の電子部品との互換性を確保するために、上記の仕様を考慮する必要があります。また、針座の機械的強度、電気的性能、コスト、可用性などを考慮する必要があります。針座を設計して選択する際には、関連する業界標準とメーカーの仕様説明を参照する必要があります。
各pcb pinsタイプには特定のアプリケーションシーンと利点があり、エンジニアはPCBを設計する際に特定のアプリケーションニーズに応じて適切なピンタイプを選択する必要があります。また、ピンの材質、めっき層、絶縁体なども設計時に考慮すべき要素であり、コネクタの性能と信頼性を確保する。
