PCB Blog - empty pcb boardにはご存知ですか

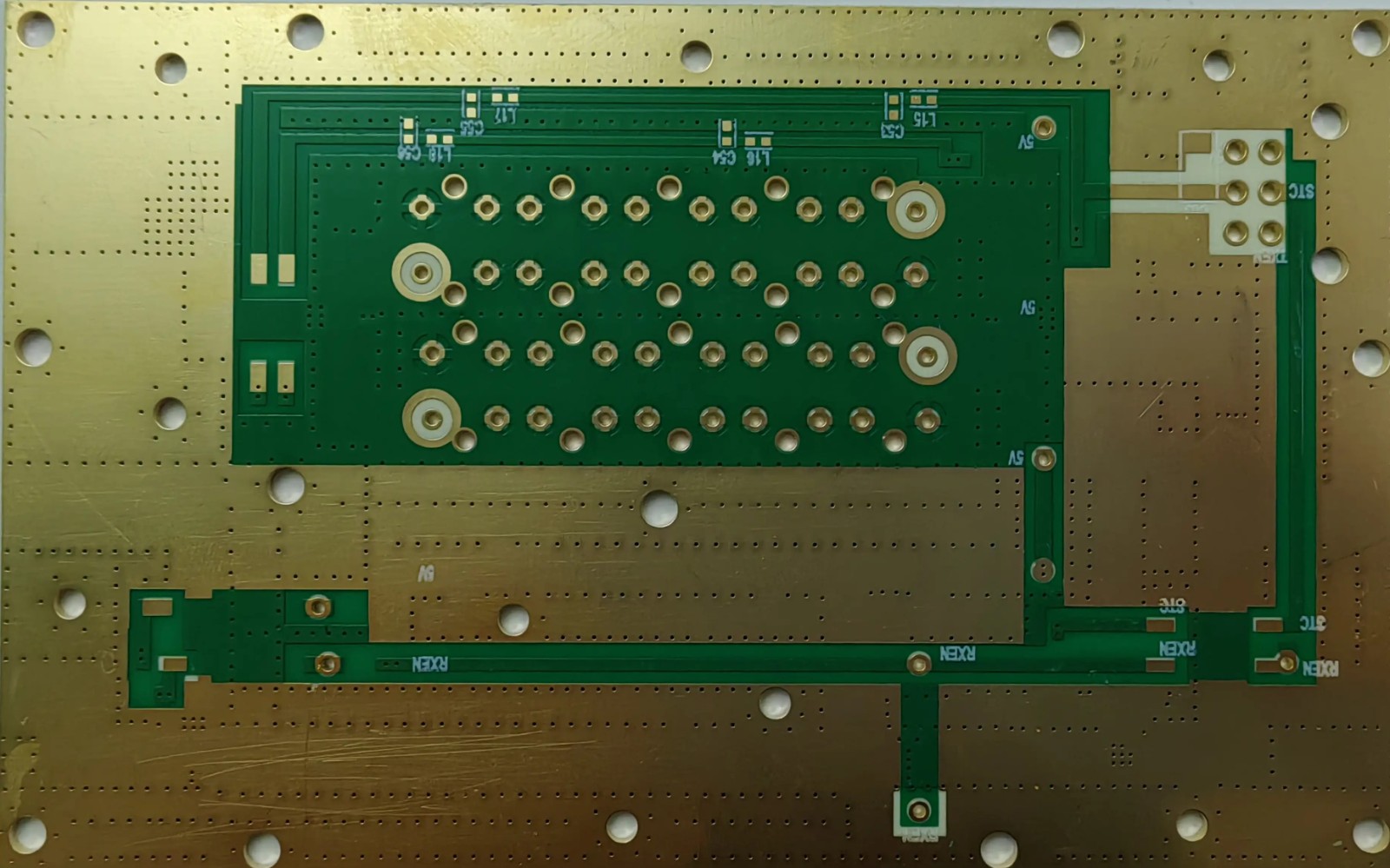

empty pcb boardは、電子部品が実装されていないPCB基板です。一般的には、導電性銅箔が塗布されたガラス繊維や樹脂などのシート材料の層で構成されています。

empty pcb boardの製造プロセスには、通常、次の手順があります。

1、材料選択：FR-4ガラス繊維プラスチック、金属基板など、特定の用途に適した基板材料を選択する。

2、印刷：設計された回路パターンを基板表面に印刷し、化学的方法を用いて不要な銅箔を除去し、所望の配線パターンを形成するために残す。

3、酸エッチング：酸エッチングプロセスにより保護されていない銅箔部分を除去し、リード線とパッドを形成する。

4、加工：PCBに対して穴あけ、切断などの加工処理を行い、設計要求を満たす。

5、表面処理：必要に応じて、溶接パッドに金属保護表面をめっきして酸化を減少し、溶接可能性を高める。

empty pcb boardの主な分類とその使用シーンを次に示します。

一、階数による分類

単層PCBボード

特徴：銅箔が1層しかなく、すべての電気接続が同じ層で完成し、コストが低い。

応用シーン：主にリモコン、低消費電力設備、計算機などの簡単な電子機器に用いられる。

2層PCBボード

特徴：2層の銅箔があり、上下2層はビア（Vias）を介して電気的に接続されている。

応用シーン：電源アダプタ、音響機器、家庭用電子製品など、やや複雑な回路設計に適している。

多層PCBボード

特徴：3層以上の銅箔層を含み、層と層の間は穴を通して接続されている。通常、多層PCBボードの層数は4層から数十層まで様々であってもよい。

アプリケーションシーン：コンピュータボード、サーバ、携帯電話、産業機器、航空電子機器などの複雑な電子機器に使用されます。

二、柔軟性による分類

剛性PCBボード

特徴：剛性PCB板はFR 4材料などの剛性材料で作られている。これらは曲げられず、構造が安定しており、固定取り付けに適しています。

応用シーン：デスクトップコンピュータ、テレビ、カーエレクトロニクスなど、ほぼすべてのタイプの電子機器の中で広く使用されており、特に固定と不動の電子部品が必要です。

フレキシブルPCBボード

特徴：フレキシブルPCB板は、ポリイミド（PI）などのフレキシブルな材料で作られている。柔軟な接続が必要な用途に適しており、曲げたり折りたたんだりすることができます。

応用シーン：主にカメラ、ウェアラブルデバイス（スマートウォッチ）、ディスプレイ、医療機器、携帯電話の接続モジュールなどの柔軟性を必要とするデバイスに使用される。

剛柔結合PCB板

特徴：剛性と柔軟性の部分を結合し、通常は剛性と柔軟性の特徴を同時に備える複雑な回路設計に用いられる。

応用シーン：空間が限られ、デジタルカメラ、消費電子製品のモジュール、航空、軍事機器などの複雑な3次元レイアウトを必要とする機器に使用される。

三、特殊用途による分類

高周波PCBボード

特徴：高周波信号伝送のために設計され、特定の材料（例えばPTFE）を採用し、信号減衰と干渉を減らすことができる。

応用場面：主に無線周波数（RF）通信装置、衛星通信、マイクロ波伝送装置などに用いられる。

金属ベースPCB板

特徴：金属（例えばアルミニウム、銅）を基板材料として採用し、優れた熱伝導性と機械強度を有する。

応用場面：大出力LED照明、自動車ランプ、工業電源設備などに用いられ、特に放熱要求の高い応用に適している。

高密度相互接続PCB（HDI PCB）

特徴：より高い配線密度を持ち、通常はブラインド穴と埋め込み穴技術を使用し、板のサイズを縮小し、信号速度と信頼性を高めることができる。

応用シーン：スマートフォン、タブレット、ウェアラブルデバイスなど体積と性能に対する要求が高いデバイスに広く応用されている。

empty pcb boardは、そのタイプや構造に応じて様々な分野で広く使用されています。シンプルな消費電子から複雑な航空宇宙機器まで、さまざまなタイプのPCBボードはさまざまな機器の電気的接続と構造的サポートを提供しています。PCB板を選択する際には、電気性能、機械強度、温度要求など、具体的な応用ニーズに基づいて、適切な板材と設計案を選択する必要がある。
