高周波PCB - PTFE F4BM 高周波基板

実際のプロジェクトは:

DKが広いほどdf角の接線値が低く、抵抗値が大きいほど性能が安定します。

無線周波数/マイクロ波回路基板の用途

無線周波数付きpcbプリント回路基板(rf pcb)は、pcb業界でますます使用されている技術です。

100 mhz以上の周波数で動作するrf pcb。

2ghz以上の無線周波数で働くマイクロ波pcb。

rf-pcbは、遠隔制御(無線制御)、セキュリティ、スマートフォン、センサーなど、さまざまな用途に使用されています。

新しい技術はこれらの無線周波数アプリケーションをますます利用している。

これには、高品質基準で製造し、用途に応じて適切な無線周波数材料を選択する必要があります。

様々な材料の性質を知ることは重要である。適切な材料を選択することは、無線周波数pcbの製造において最も重要な決定であるかもしれない。

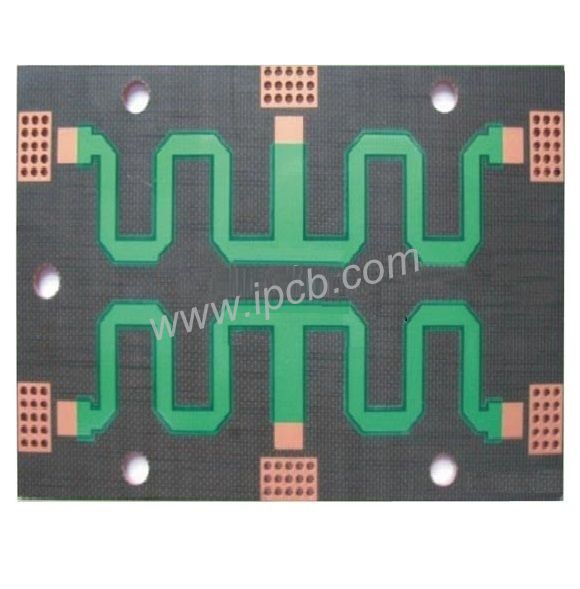

PTFE F4BM 高周波 PCB

ipcb社紹介

ipcbは中国で17年以上のrf pcb生産経験を持っています。適切な無線周波数材料が回路基板の性能に及ぼす影響を知っている。無線周波数マイクロ波エネルギーレベル、動作周波数、動作温度範囲、電流と電圧などのパラメータは、高周波pcbを作るために適切な材料を選択するときに非常に重要です。これらの無線周波数pcb材料に精通することは私達の仕事の1つで、参考のために以下の材料リストをチェックします。私たちは迅速な配達を保証するために十分な在庫を持っています。

無線周波数/マイクロ波回路基板材料

ro r i 300 b / ro 30 3 / ro 40 3 / r 30 6 / rt /デュロイド5880 / rt5870など。

arlon / isola / taconic / ptfe f4bm / teflon材料も忘れてはならない。

ハイブリッドpcb材料(ハイブリッド誘電体/積層板)

ro4350b + fr4 / ro4350b + it180 / ro4003c + fr4 / ro3010 + fr4 / ro3003 + fr4 / ro3010 + fr4など。

無線周波数(rf)マイクロ波pcbアプリケーション

無線周波数マイクロ波pcb(プリント回路基板)は広く消費者電子、軍事、航空宇宙、大電力、医療、自動車、産業などの分野で使用されている。

表面処理:osp / enig / hasl lf /金メッキ/フラッシュゴールド/浸錫/浸銀/電解金

容量:金指/重銅/ブラインド埋込/インピーダンス制御/充填還元/カーボンインク/バックドリル/シンカー/深掘り/半めっき孔/圧合孔/剝離ブルーマスク/剝離ハンダブロック/厚銅/超大型

材料:rogasro4350b / ro3003 / ro4003 / ro3006 / rt / duroid5880 / rt5870とarlon / isola / taconic / ptfe f4bm /テフロン材料など。

層 数： 2L 4L 6L 8L 10L 12L 14L 16L 18L 20L 22L 24L 26L 28L 30L

誘電率(dk): 2.20 / 2.55 / 3.0 / 3.38 / 3.48 / 3.50 / 3. 6/6 . 5/10.2

用途分野:家電/軍事/宇宙/アンテナおよび通信システム/高電力/医療/自動車/産業/ハンドヘルドセル/ wifiアンテナ/テレインフォテインメント/ wifi /コンピューティング/レーダー/電力増幅器
