高周波PCB技術 - 銅箔基板の定義

PCB銅箔基板はよく使われるfr4材質のほか、BT、Polymide、Cyanate Ester、PTFEなどの高機能高Tg樹脂があります。しかしFR-4の低価格、良好な接合力、低吸湿性などの利点は他の樹脂には及ばないため、ほとんどのPCB銅箔基板はFR-4材質を用いて作られています。

FR4とはNEMA規格でLI 1-1983、ガラス繊維エポキシ樹脂の試焼試料を指し、その寸法は5インチの長さ、0.5インチの幅、厚さにこだわらない無銅基板、特定のネイティブランプで、試料の斜め45度の試焼下で点火し、すぐに火源を移して耐燃剤(例えば20%の臭素)が添加板材を自ら消灯させ、そして符号表で離火後の「延焼」の秒数を記します。10回の試焼後の総延焼の秒数が50秒未満のものをV-0、250秒未満のものをV-1と呼ぶ.V-1に適合するセロエポキシ樹脂板はすべてFR-4と呼ばれます。

銅箔基板（Copper-clad Laminate）はCCLと略称し、PCB基板の重要な機構部品です。銅箔（皮）、樹脂（肉）、補強材（骨格）、その他の機能補強添加物（組織）からなります。

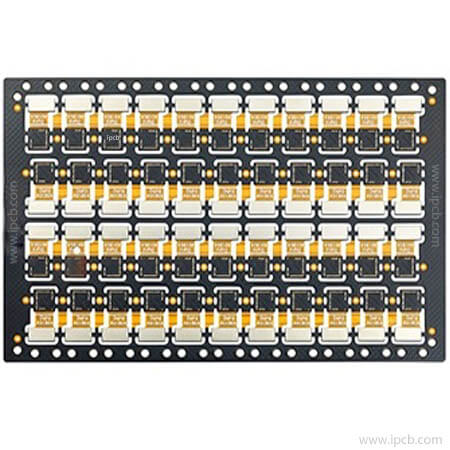

図１　FPC（フレキシブル基板）

PCB銅箔基板種類層数

応用分野

1.紙製フェノール樹脂単、二重パネル

(FR1＆FR2)

テレビ、ディスプレイ、電源供給器、オーディオ、コピー機、録画機、電卓、電話機、遊具、キーボード

2.エポキシ樹脂複合基材単、二重パネル

(CEM1&CEM3)

テレビ、ディスプレイ、電源供給器、オーディオ、電話機、遊具、自動車用電子製品、マウス、電子手帳

3.ガラスクロスエポキシ樹脂単、二重パネル

(FR4 )

アダプタカード、コンピュータ周辺機器、通信機器、無線電話機、腕時計、乗り物

4.ガラスクロスエポキシ樹脂多層板

(FR4 & FR5)

卓上型コンピュータ、ノート型コンピュータ、ハンドヘルド型コンピュータ、ハードディスクドライブ、文書処理機、呼び出し機、携帯電話、ICカード、デジタルテレビ音響、ファクシミリ、自動車工業、軍用機器
