高周波PCB技術 - 基板試験とは

1つの基板の溶接が完了した後、基板が正常に動作するかどうかをチェックする場合、通常は基板に直接電力を供給するのではなく、次の手順で行い、ステップごとに問題がないことを確認してから電源を入れても遅くありません。

1、配線が正しいか。原理図をチェックすることは重要で、最初のチェックのポイントはチップの電源とネットワークノードの表示が正しいかどうかであり、同時にネットワークノードが重なる現象があるかどうかにも注意しなければならない。もう1つのポイントは、オリジナルのパッケージ、パッケージの型番、パッケージのピンの順序、パッケージは上面図を使用することはできません。注意してください。特に非ピンパッケージについて。誤線、少線、多線を含む配線が正しいかどうかをチェックします。circuit board testing procedures

線を引く方法は通常2つあります。

1）回路図に従って実装された回路を検査し、回路接続線に基づいて、一定の順序で実装された回路を逐一検査する、

2）実際の線路対照原理図に従って行い、素子を中心に線を調べる。各素子ピンの配線を一度調べて、回路図上に存在するかどうかをチェックします。

エラーを防止するために、調べた線に対して通常は回路図にマークを付けるべきで、針万で時計オームギアのブザーを使ってテストし、部品のピンを直接測定したほうがよく、これによって同時に結線不良の場所を発見することができる。

2、電源がショートしていないか。デバッグする前に電源を入れないで、マルチメーターで電源の入力インピーダンスを測定して、これは必要なステップです！電源がショートすると、電源が焼損するか、より深刻な結果になります。電源部に関わる場合は、デバッグ方法として0オームの抵抗を使用することができます。電源を投入する前に抵抗を溶接しないで、電源の電圧が正常であることを検査してから、抵抗をPCBに溶接して後のユニットに電力を供給して、電源の電圧が正常でないために後のユニットのチップを焼失しないようにします。回路設計には、回復ヒューズなどの部品を使用するなど、保護回路を追加します。

3、部品の取り付け状況。主に発光ダイオード、電解容量、整流ダイオードなどの極性を有する素子、およびダイオードのピンが対応しているかどうかを検査する。三極管については、同じ機能のメーカーによってピンの順序が異なるので、万用表でテストしたほうがいい。

電源投入後に短絡現象が起こらないように、まず開路、短絡試験を行います。テストポイントが設定されていれば、より少ない電力で実行できます。0オーム抵抗の使用は、高速回路試験に有利であることもある。

通電検出

図　基板テスト機

1、通電観察：通電後、電気指標の測定を急ぐのではなく、回路に異常現象がないか、例えば発煙現象がないか、異常なにおいがないか、集積回路の外装を手で触って、パーマがかかっているかなどを観察しなければならない。異常が発生した場合は、すぐに電源を切り、トラブルシューティングを行ってから電源を入れます。

2、静的調整：静的調整は一般的に入力信号を加えない、或いは固定のレベル信号だけを加える条件下で行われる直流試験を指し、マルチメーターで回路中の各点の電位を測定することができ、理論推定値と比較し、回路原理の分析を結合して、回路直流動作状態が正常であるかどうかを判断し、直ちに回路中の破損或いは臨界動作状態にある部品を発見する。デバイスを交換したり、回路パラメータを調整したりすることで、回路の直流動作状態を設計要件に適合させます。

3、ダイナミックデバッグ：ダイナミックデバッグは静的デバッグの基礎の上で行われ、回路の入力端に適切な信号を加え、信号の流れに基づいて、各テストポイントの出力信号を順番に検出し、異常現象を発見したら、その原因を分析し、故障を排除し、要求を満たすまでデバッグを行うべきである。

テスト中は感覚ではなく、常に計器を借りて観察しなければならない。オシロスコープを使用する場合、オシロスコープの信号入力方式を「DC」ギアに置くことが好ましく、直流結合方式により、測定信号の交差、直流成分を同時に観察することができる。デバッグを通じて、最後に機能ブロックと機械全体の各種指標（例えば信号の振幅、波形形状、位相関係、利得、入力インピーダンスと出力インピーダンスなど）が設計要求を満たすかどうかを検査し、必要に応じて、更に回路パラメータに合理的な修正を提出する。circuit board testing procedures

電子回路デバッグにおけるその他の動作

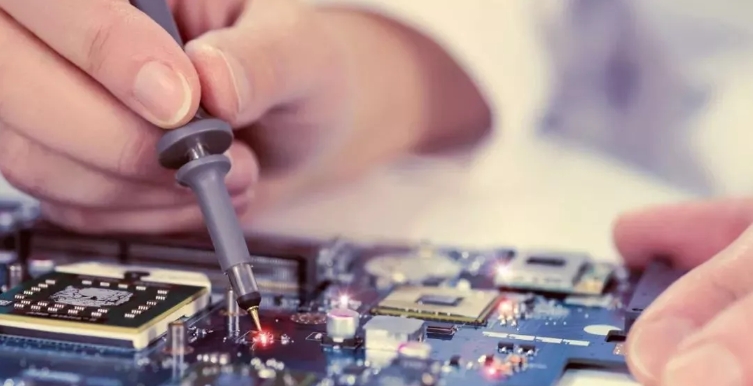

図　基板テスト

1、試験点の確定：調整待ちシステムの動作原理に基づいて調整手順と測定方法を立案し、試験点を確定し、図面上と板上に位置を表示し、調整データ記録表などを作成する。

2、調整作業台を設置する：作業台は必要な調整器具を備え、器具の置物は操作が便利で、観察しやすいべきである。特別なヒント：製作と調整の時、必ずテーブルをきれいに配置しなければならない。

3、測定計器の選択：ハードウェア回路に対して、被調整システムが測定計器を選択し、測定計器の精度は被測定システムより優れていなければならない、ソフトウェアデバッグの場合は、マイコンと開発装置を備えている必要があります。

4、デバッグ順序：電子回路のデバッグ順序は一般的に信号の流れによって行われ、前にデバッグした回路出力信号を後段の入力信号とし、最後の統一調整のために条件を創造する。circuit board testing procedures

5、全体的なデバッグ：プログラマブル論理デバイスを選択して実現したデジタル回路は、プログラマブル論理デバイスソースファイルの入力、デバッグとダウンロードを完了し、プログラマブル論理デバイスとアナログ回路をシステムに接続し、全体的なデバッグと結果テストを行うべきである。

デバッグの過程で、実験現象を真剣に観察し、分析し、記録をしっかりと行い、実験データの完全な信頼性を確保しなければならない。
