COBソフトパッケージとは
2020-11-10
View:969
Author:ipcb      文章を分かち合う

注意深いネチズンは、私たちの国のいくつかの回路基板にまだ黒いものがあることに気付くかもしれません。では、この方法は何ですか?なぜそれらは回路基板上にあるのですか?最終的に重要な役割は何ですか?実際、それは一種の包装として使用されます。ソフトパッケージは実際には学生向けであると言って、「ソフトパッケージ」と呼ぶことがよくあります。「ハード」の場合、コンポーネントの材質はエポキシ樹脂です。私たちは通常、この教材を通して受信ヘッドの受信面を確認します。その中にはチップICがあります。この伝統的なプロセスは「結合」と呼ばれ、通常は「結合」と呼ばれます。セットする"。

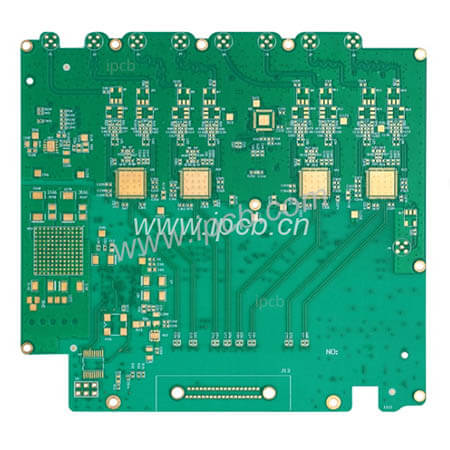

プリント基板

図1 プリント基板


これは、チップ製造プロセスにおける配線プロセスです。その英語名はチップオンボード、つまりチップパッケージオンボードです。これはベアチップマウント技術の1つです。エポキシ樹脂は、PCBプリント回路基板にチップを貼り付けるために使用されます。では、なぜ一部の回路基板にこのパッケージがないのでしょうか。また、このパッケージの特徴は何ですか。


COBソフトパッケージの特徴は、このソフトパッケージ情報技術会社が多くの問題を抱えていることです。実際にコストを上げたい場合もあります。最も簡単なベアチップの取り付けとして、会社の内部ICを損傷から保護するために、このタイプのパッケージは、通常、回路基板の銅箔表面に配置されるフレキシブル成形で、形状が丸く、色が黒。


このパッケージング技術は、低コスト、省スペースの光、熱効果、およびパッケージングの簡単な方法を備えています。集積回路、特に回路は最もコストがかかります。この方法は、集積回路チップの複数のリードにのみ関連しています。次に、製造業者は回路基板に堆積し、優れたはんだ付け機を持ってから、硬化して接着剤を硬化させます。


その適用機会:


この種のパッケージには独自の特徴があるため、MP3プレーヤー、電子オルガン、デジタルカメラ、ゲーム機など、一部の企業の電子制御回路用の回路を設計しています。低コストを追求する回路の中には、この種のパッケージ。
