Interposer PCBは接続テスト用のアダプタ製品で、様々な種類のテストや既存の構造の変更、回路基板の安全性と安定性の向上に適しています。ATEの応用では、プローブカードからの信号はインサータの中間層を介して変換され、プローブが信号を受信して試験機にスムーズに伝送することができるように解釈されています。
Interposer PCBのタイプと機能
1.インタフェースボード:このボードの主な機能は1つのポートを異なるタイプのポートに変換することで、コンピュータ、オーディオ、ビデオ機器、電子機器、ネットワーク機器によく使われる。
2.拡張ボード:この挿入ボードは、より多くのデバイス接続をサポートするために、基板上のインタフェース数を拡張するために使用できる。
3.保護板:入力信号と出力信号の電圧が異なる時或いは不安定な時、挿入板は保護回路として、設備を損傷から保護することができる。
4.信号変換器:この挿入板はアナログ信号をデジタル信号に変換したり、デジタル信号をアナログ信号に変換したりすることができ、電池管理、周辺制御、通信装置によく用いられる。
5.電源コンバータ:このインサートボードは、入力電源を他の安定した電源出力に変換するために使用されます。一般的なアプリケーションシーンには、テレビ、スピーカー、テレビセットトップボックスだ。
6.論理変換ボード:この挿入ボードは、ある論理レベルを別の論理レベルに変換するために使用できます。一般的な応用シーンには、電子スイッチ、温度制御、コンピュータ内部が含まれる。
Interposer PCBには、コンピュータ、ネットワーク通信、産業自動化、カーエレクトロニクス、ICテストボード、医療機器など、幅広い用途があります。
1.適切なプラグ型番を選択する:実際の必要に応じて適切なプラグ型番を選択し、位相問題や互換性がないことを避ける。
2.プラグとデバイスのマッチングに注意:プラグとデバイスのインタフェースを正しくマッチングし、インタフェースの不整合、プラグの脱落或いは接触不良などの問題を避ける。
3.電源の安定性を確保する:電源コンバータを使用する場合、電源の不安定が設備に損傷を与えないように安定した電源を使用する。
4.適切な保護措置をとる:保護板を使用する場合、回路基板を損傷しないように中間板と設備の間で適切な保護措置をとるべきだ。
Interposer PCBは非常に実用的な回路基板であり、インタフェースの数を拡張し、インタフェースのタイプを変換し、回路基板を保護することによって、私たちの生活と仕事に大きな便利をもたらしました。仲介板を使用する時、型番が適切で、インタフェースのマッチングが正確で、電源が安定しているなどの要素に注意して、設備の安定性と安全性を確保しなければなりません。

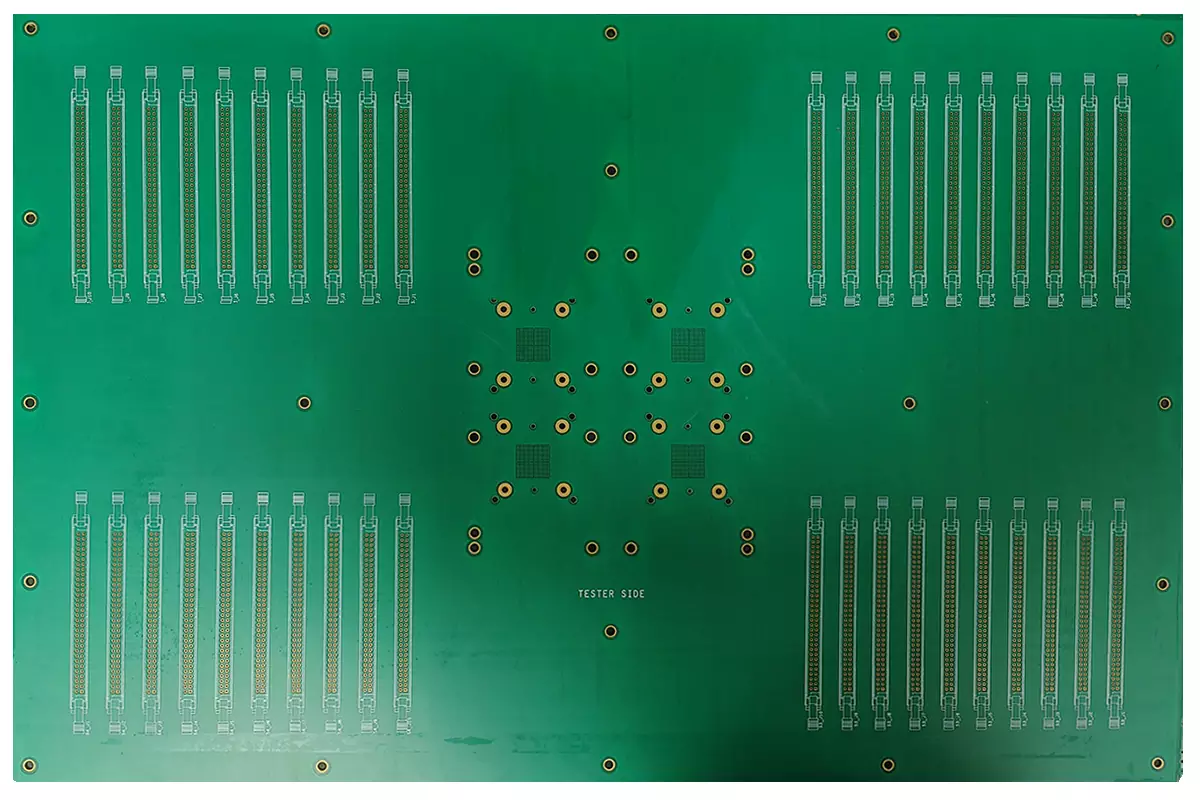

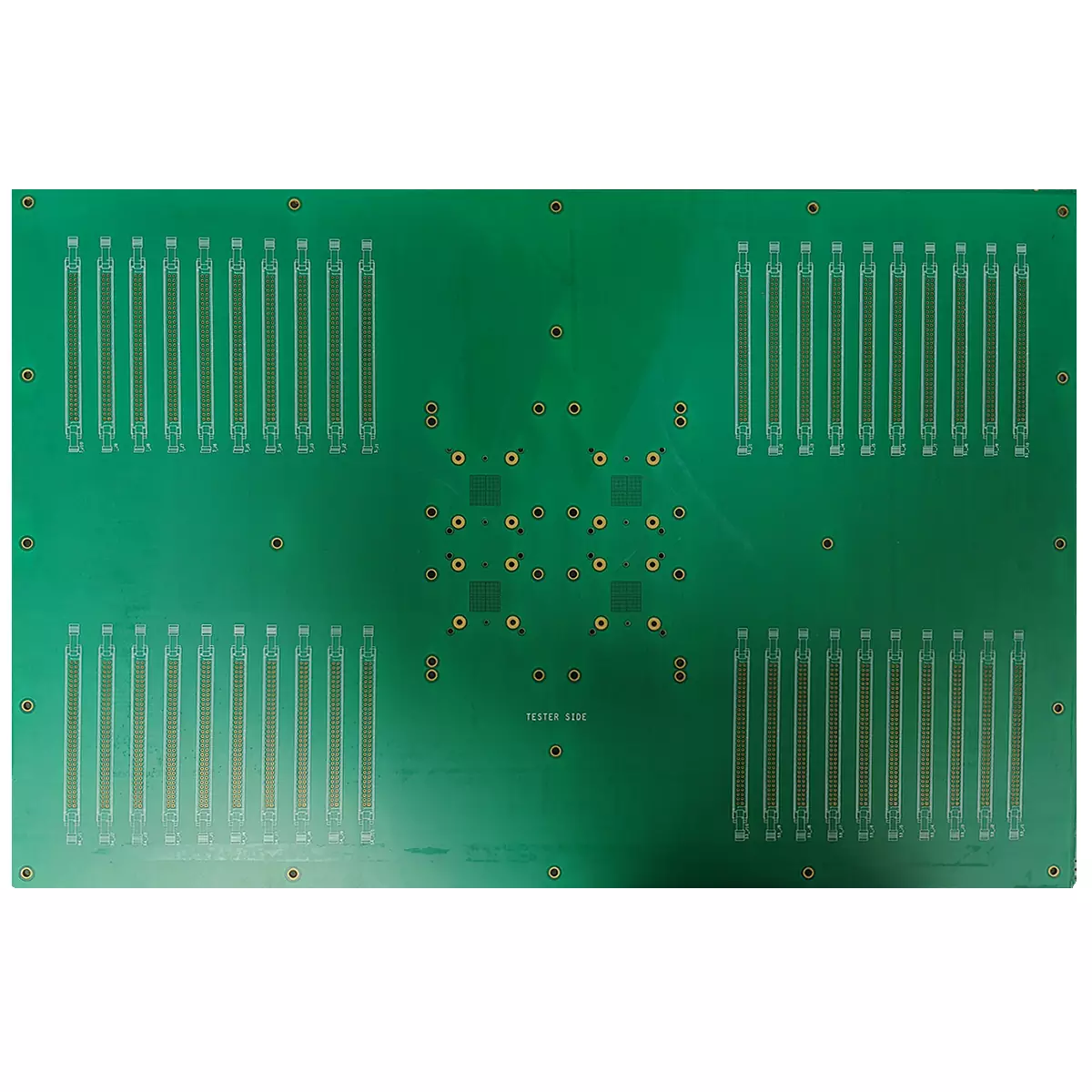

図 Interposer PCB
製品: Interposer Board
板材: FR-4
層数:2-10L
基板の仕上がり厚さ:1.6mm
レジスト:緑、青
シルク:ホワイト
表面処理:無電解金メッキ (ENIG)
応用領域:半導体テスト、ATE
PCB技術の問題については、IPCB知識サポートチームは、すべてのステップをお手伝いしてここにある。また、ここでPCB引用を要求することもできます。お問い合わせメール sales@ipcb.jp
我々は非常に迅速に対応します。
